Linea di taglio a nastro per bobine di acciaio

Con anni di penetrazione nel mercato delle attrezzature per macchine da taglio per lamiere, KINGREAL ha accumulato con successo numerosi casi di successo e vanta un'esperienza di supporto tecnico localizzata:

1. Macchina da taglio a doppia testa di taglio
2. Linea di taglio di grosso calibro
3. Macchina da taglio in silicone

4. Macchina per il taglio di bobine a striscia stretta

5. Linea di taglio ad alta velocità per bobine

E così via...

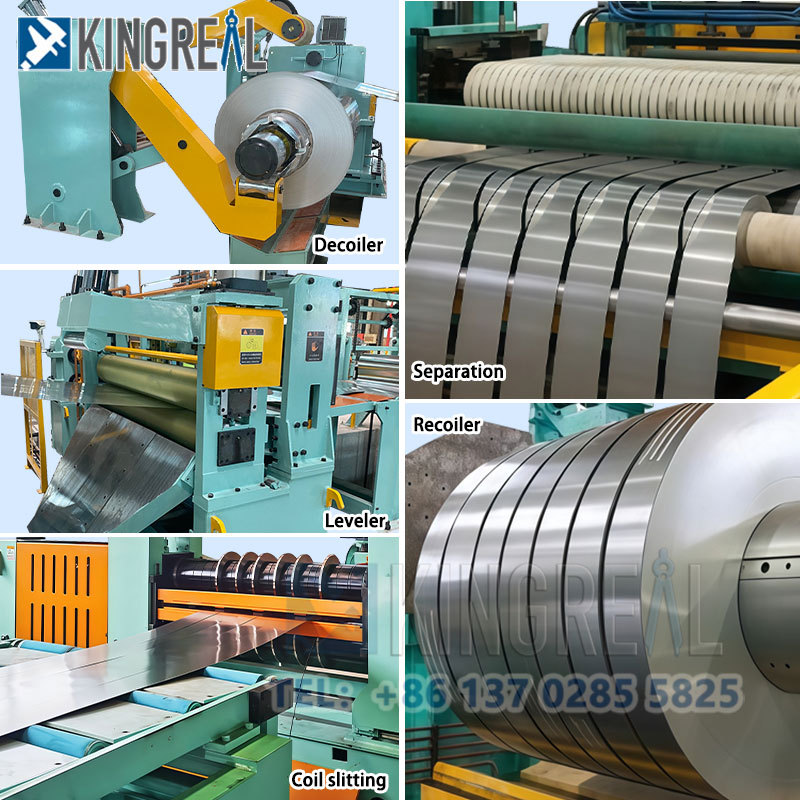

La macchina per il taglio dell'acciaio KINGREAL è un tipo di attrezzatura meccanica utilizzata per il taglio e il sezionamento di materiali metallici in strisce. È composta principalmente da un carrello di carico, uno svolgitore, una livellatrice, una taglierina, un avvolgitore per i bordi di scarto, un tenditore, un avvolgitore e un dispositivo di scarico. Queste attrezzature lavorano in sinergia per tagliare bobine larghe, metalliche o non metalliche, in strisce strette e precise. La bobina viene sollevata dal magazzino bobine al dispositivo di preparazione bobine e quindi inviata al tamburo svolgitore dal carrello portabobine. La bobina viene aperta per fissarla sulla bobina, la reggia viene rimossa e viene utilizzato il dispositivo di svolgimento.

Il filo viene introdotto nel dispositivo di pinzatura attraverso la guida laterale del crochet, il disco viene tagliato e rifilato, il filo di bordatura viene raccolto dalla bordatrice e la striscia viene fatta passare attraverso il crochet e il tavolo di tensionamento. Le ganasce di avvolgimento possono essere prodotte in combinazione con la cinghia.

1. Dati tecnici dell'attrezzatura

2. Parametri del prodotto finito tagliato:

3. Composizione della macchina per il taglio delle bobine

■Carrello di carico idraulico ■Rack di espansione e scarico idraulico ■Meccanismo di pizzicamento e livellamento ■Tagliatrice trasversale idraulica ■Testa piccola e pesante ■Loop di stoccaggio I ■ Dispositivo di posizionamento laterale ■ ospite di taglio ■Dispositivo di ricezione dei fili di scarto ■Looper di archiviazione II ■Dispositivo di smorzamento della tensione di pre-separazione ■Cesoia idraulica a lunghezza fissa ■Host di avvolgimento idraulico ■Carrello di scarico idraulico ■Sistema di controllo idraulico ■Sistema di controllo elettronico

1. L'unità di taglio e taglio di precisione ad alta velocità della serie KINGREAL adotta un design programmabile, che commuta automaticamente la modalità di lavoro della linea di produzione in base alla natura della piastra, il che può ovviamente migliorare l'efficienza produttiva e ridurre la frequenza di manutenzione. 2. Il cilindro idraulico di espansione e contrazione della macchina svolgitrice del materiale sospeso e della macchina avvolgitrice adotta un design monoblocco e il tasso di guasto è basso.
3. La combinazione di freni a disco ad alta efficienza è installata sull'albero principale dello svolgitore, della macchina di taglio principale e dell'avvolgitore, regolata dal circuito di pressione dell'aria e che frena automaticamente i freni in determinate condizioni per evitare l'allentamento della bobina di acciaio. Rimuovere. 4. L'alimentatore a pinza alimenta attivamente e può funzionare automaticamente in sincronia con la linea di produzione. 5. La macchina da taglio principale adotta la base integrata e la struttura di trasmissione separata, che possono migliorare efficacemente la rigidità della struttura meccanica, ridurre l'ampiezza della vibrazione delle forbici longitudinali e migliorare la qualità del prodotto finito.
6. La precisione dell'ampiezza del piano di riferimento dell'asse di taglio sul piano verticale è entro 0,006 mm, il che può prolungare la durata dell'utensile e garantire la precisione del prodotto finito. 7. Il filo di crimpatura adotta un avvolgimento di tipo tensionato ed è dotato di una struttura di scorrimento, che può migliorare efficacemente la stabilità del funzionamento meccanico. 8. La struttura di smorzamento della tensione di tipo a pressione diretta adotta il feltro di lana con buona elasticità ed elevato coefficiente di resistenza all'usura come tessuto per garantire un funzionamento regolare durante la produzione dell'attrezzatura; inoltre, è dotata di un dispositivo di bilanciamento della pressione per bilanciare la pressione su entrambi i lati della superficie di ricezione della pressione.

Il meccanismo di pressatura separato adotta una combinazione di contropressione configurabile idraulicamente per stabilizzare la pressione, aumenta automaticamente all'aumentare del diametro della bobina e la pressa sempre in modo efficace. Il design autotensionante dell'avvolgimento del prodotto finito può migliorarne la tenuta.

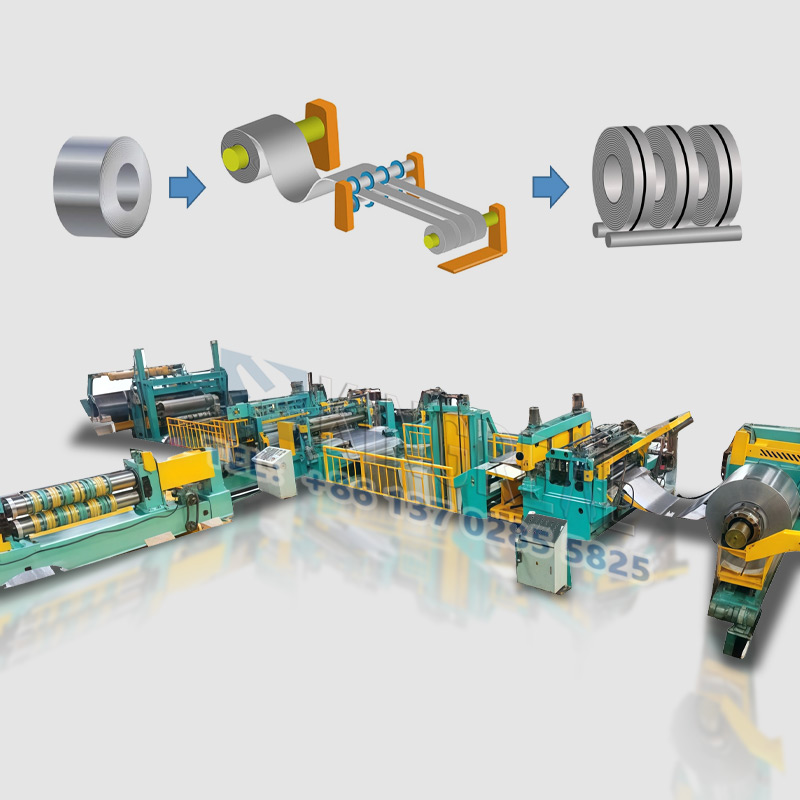

La bobina d'acciaio viene trasportata dal magazzino al dispositivo di preparazione e quindi inviata all'aspo svolgitore tramite il carrello. L'aspo viene aperto per fissare la bobina d'acciaio e il fascio viene rimosso. Con il dispositivo di svolgimento, la cinghia viene introdotta nel dispositivo di pinzatura, convogliata verso la correzione grossolana, attraverso la centratura della guida laterale, il taglio della striscia (taglio), l'avvolgimento, l'avvolgimento in tensione e il taglio. 2) Materiali adattabili: laminazione a freddo, zincatura elettrolitica, zincatura a caldo, placcatura in alluminio-zinco, acciaio elettrico, lamiera rivestita, acciaio inossidabile.

Per garantire la stabilità a lungo termine delle prestazioni del prodotto, i componenti chiave di queste apparecchiature sono prodotti importati, come cuscinetti, lame, alberi di taglio e bobine di ricezione. I componenti di lavorazione e approvvigionamento nazionali adottano i più elevati standard tecnici tra le controparti nazionali.

a. Funzione di centraggio automatico dell'alimentazione;

b. La funzione di svolgimento assistita dal carrello;

c. Sistema di controllo automatico della tensione di svolgimento con rilevamento ultrasonico;

d. La bobina di svolgimento impedisce la formazione di pieghe nell'anello interno;

e. La piattaforma mobile solleva la comoda tavola e la funzione di inseguimento automatico;

f. Blocco idraulico della lama e funzione anti-salto dell'albero della lama; lama di allineamento, lama di prova;

g. Il filo laterale raccoglie la funzione; il filo laterale sottile non interrompe la funzione di avvolgimento;

h. Funzione di avvolgimento a tensione costante;

i. Funzione di posizionamento automatico delle ganasce di avvolgimento;

j. funzione di taglio a lunghezza fissa;

k. Collegamento completo in linea, operazione singola;

In qualità di produttore professionale di macchine per il taglio di bobine di metallo in Cina, KINGREAL si impegna a fornire ai clienti macchine per il taglio di bobine di metallo di alta qualità. Dall'approvvigionamento delle materie prime, alla fusione di precisione dei componenti, fino all'assemblaggio e alla messa in servizio della macchina per il taglio di bobine di acciaio in fabbrica, vengono eseguiti una serie di processi di controllo qualità per ottenere risultati di lavorazione e produzione di alta qualità, aiutando i clienti a migliorare l'efficienza e la qualità della produzione.

KINGREAL offre ai clienti diverse soluzioni per il taglio di coil, che si tratti di macchine per il taglio di acciaio inossidabile, rame, zincato, alluminio, laminato a caldo, laminato a freddo, ecc. KINGREAL è in grado di fornire le macchine per il taglio dei metalli più adatte. Le macchine per il taglio di coil KINGREAL possono tagliare strisce strette di diverse larghezze per coil metallici, in base alle esigenze del cliente.

KINGREAL visita regolarmente i clienti che hanno acquistato le sue macchine per il taglio di coil per chiedere informazioni sull'utilizzo recente delle macchine e per eventuali suggerimenti di ottimizzazione. Recentemente, lo staff di KINGREAL ha ricevuto commenti positivi da un cliente saudita, che ha affermato che le macchine per il taglio di coil KINGREAL sono di buona qualità, molto resistenti, con bassi costi di manutenzione e un'elevata velocità di taglio, il che migliora notevolmente l'efficienza produttiva.
