Macchina profilatrice a rulli per profilati a U Unistrut

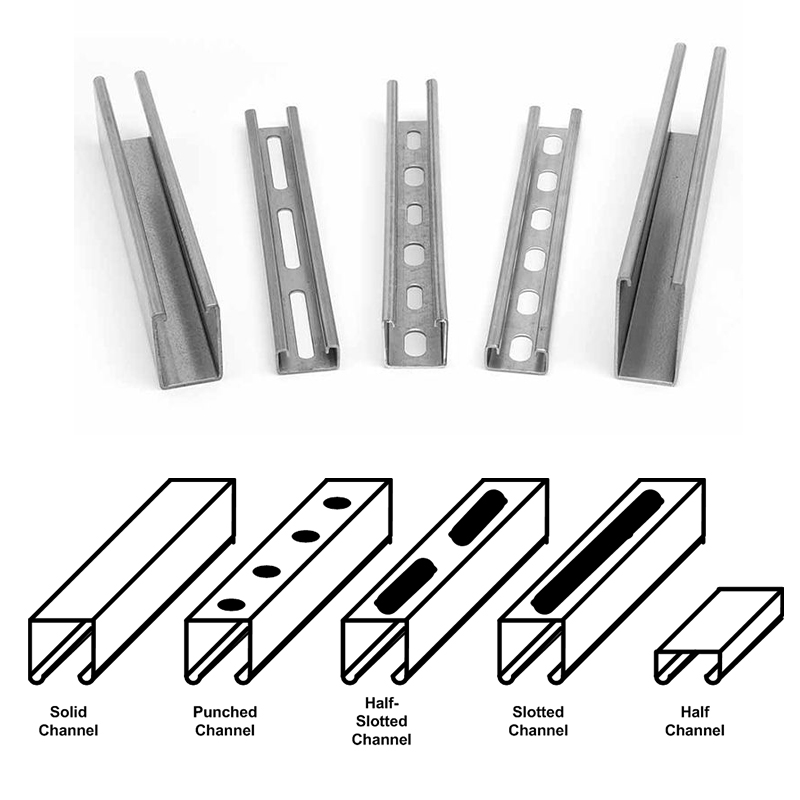

Il supporto fotovoltaico viene prodotto principalmente mediante una speciale macchina profilatrice a rulli per profili Unistrut a C scanalati, un tipo di attrezzatura meccanica utilizzata specificamente per la produzione di supporti per pannelli solari fotovoltaici. Viene utilizzato principalmente per realizzare staffe fotovoltaiche, come staffe angolari in acciaio e staffe per tubi.  È in grado di modellare lamiere d'acciaio con uno spessore compreso tra 1,5 mm e 3,0 mm mediante stampaggio, piegatura, taglio e altri processi, realizzando così supporti per impianti fotovoltaici che soddisfano i requisiti di installazione. La profilatrice a rulli per profilati a C scanalati KINGREAL è in grado di produrre montanti di diverse dimensioni, tra cui 41×21, 41×41, 41×62, 41×82 e altre specifiche.

La staffa fotovoltaica, o palo di supporto, è la struttura di sostegno utilizzata per installare un impianto fotovoltaico. Le staffe fotovoltaiche sono generalmente realizzate in acciaio o lega di alluminio, prodotte con macchine a canale Unistrut, e presentano diverse strutture adatte a differenti ambienti di installazione.

Svolgitore -- Raddrizzatrice -- Rullo di alimentazione -- Punzonatrice -- Macchina profilatrice -- Macchina da taglio

(Il processo di produzione sopra descritto è solo a titolo di riferimento; la macchina effettiva deve essere progettata in base alle esigenze del cliente)

1. Pressa punzonatrice ad alta velocità da 110 tonnellate per macchine a canale per montanti KINGREAL utilizza una pressa ad alta velocità da 110 tonnellate per forare gli stampi. La macchina include un set di stampi per la punzonatura. La pressa è di una nota marca cinese, YANGLI. Stampi per perforazione Lo stampo di perforazione è realizzato con fili di alta qualità, il materiale del nucleo è Cr12MoV, caratterizzato da durata e lunga vita utile.
2. Macchina principale per la profilatura a rulli per la macchina a canale per montanti La principale macchina profilatrice serve a formare automaticamente i materiali perforati nelle forme desiderate. Il telaio della macchina è costituito da pannelli in acciaio saldati in un unico pezzo. Successivamente, un pannello intero, dopo essere stato lavorato con precisione dalla fresatrice, viene posizionato sul telaio. Ciò garantisce la precisione delle dimensioni di base e aumenta la robustezza della macchina, riducendo l'influenza delle deformazioni.
3. Parte di taglio idraulico per macchina per profilati a U a. Le parti idrauliche utilizzano un sistema idraulico ad accumulo di energia ad alta efficienza e rispettoso dell'ambiente. Inoltre, adotta componenti idraulici di produzione taiwanese ed è dotato di un sistema di raffreddamento ad aria. b. Metodo di tranciatura: taglio con inserto forato, il materiale della lama è D2 con trattamento di tempra e durezza fino a HRC60℃.

Le macchine per la produzione di profilati a U Unistrut di KINGREAL sono molto apprezzate dai clienti per le loro prestazioni superiori e l'affidabilità. Durante le visite guidate in fabbrica, KINGREAL offre ai clienti l'opportunità di osservare da vicino il funzionamento della macchina e di ispezionare personalmente i profilati Unistrut. Questo processo non solo dimostra l'efficienza produttiva delle macchine per profilati Unistrut di KINGREAL, ma rafforza anche la fiducia del cliente nella qualità del prodotto.

I clienti hanno potuto constatare in loco che le macchine KINGREAL producono profilati Unistrut in piena conformità con i parametri preimpostati, dimostrando un'eccellente precisione e uniformità. Sono rimasti stupiti dalla superficie liscia e priva di graffi del profilato, nonché dalla superficie di taglio perfettamente piana, a testimonianza di processi produttivi avanzati e di un rigoroso controllo qualità.

Le staffe fotovoltaiche sono telai di supporto utilizzati per installare impianti fotovoltaici, progettati per garantire la stabilità e l'efficacia dei moduli fotovoltaici. Le staffe fotovoltaiche si dividono in staffe fotovoltaiche a terra e staffe fotovoltaiche per tetti.  Con la crescente attenzione globale verso le energie rinnovabili, la domanda di supporti per impianti fotovoltaici è in aumento e questi dispositivi sono ormai ampiamente utilizzati in molti Paesi. In particolare, la domanda è elevata negli Stati Uniti, in Germania, in Australia, in India, in Giappone e in altri Paesi. Grazie al sostegno politico, alla domanda di mercato e al progresso tecnologico, questi Paesi hanno promosso la diffusione dei supporti per impianti fotovoltaici, contribuendo allo sviluppo globale delle energie rinnovabili.

Al fine di massimizzare l'efficienza produttiva dei clienti KINGREAL e soddisfare la domanda di prodotti finiti con specifiche diverse, KINGREAL ha progettato in modo innovativo una macchina multifunzionale per la produzione di profili Unistrut, in grado di produrre in modo flessibile staffe per pannelli fotovoltaici di diverse tipologie e dimensioni. La macchina è progettata per adattarsi rapidamente alle esigenze di produzione di diverse specifiche, semplicemente regolando o sostituendo manualmente alcuni set di rulli. Questa flessibilità non solo migliora l'utilizzo della linea di produzione, ma riduce anche significativamente i tempi di conversione della produzione.

La velocità di sostituzione dei rotoli è molto elevata, il che rende il processo produttivo più efficiente e consente al cliente di adattare rapidamente il piano di produzione in base alla domanda del mercato, evitando perdite di produzione dovute a specifiche non conformi. Inoltre, questa soluzione permette di risparmiare sugli elevati costi di acquisto di diverse macchine speciali per la produzione di profili di supporto per pannelli solari, riducendo gli investimenti in attrezzature e i costi di manutenzione, e migliorando significativamente i benefici economici per le aziende.

Questa soluzione innovativa di KINGREAL offre ai clienti la flessibilità necessaria per rimanere all'avanguardia rispetto alla concorrenza e alle mutevoli esigenze del mercato. Grazie a questo metodo di produzione efficiente, i clienti possono non solo migliorare l'efficienza produttiva, ma anche garantire la qualità del prodotto e soddisfare la domanda del mercato di staffe fotovoltaiche diversificate e di alta qualità.

KINGREAL vanta un team tecnico professionale con oltre 25 anni di esperienza nel settore, dalla progettazione alla produzione di macchine per la profilatura di chiglie in acciaio leggero. Dalla progettazione alla produzione, dall'installazione all'assistenza post-vendita, il nostro team offre un servizio di altissimo livello.
