Macchina profilatrice a rulli per montanti a mensola

KINGREAL è un produttore professionale di macchine per la profilatura a freddo. Le attrezzature per scaffalature KINGREAL includono la profilatrice per montanti di mensole e la profilatrice per pannelli di scaffalature di stoccaggio.

  • KINGREAL
  • Cina
  • 60 giorni
  • 9999
  • informazione
  • Scarica


Descrizione della macchina per la produzione di montanti a cremagliera


La macchina per la produzione di montanti a rack adotta un PLC di controllo industriale e un'interfaccia uomo-macchina per realizzare l'automazione della produzione; inserendo la lunghezza del prodotto, la distanza dei fori, la quantità e altri parametri, il processo di punzonatura, formatura e taglio può essere completato in una sola volta durante la produzione; produzione continua senza interruzioni per garantire una qualità stabile del prodotto e dimensioni precise.



La macchina profilatrice a rulli con scaffalatura di stoccaggio è composta principalmente da svolgitore, livellatore di potenza, meccanismo di alimentazione servo CN + meccanismo di punzonatura, macchina profilatrice, sistema di controllo elettrico, sistema idraulico, meccanismo di tracciamento e taglio meccanico e altri componenti.


shelf column machine

Composizione e descrizione dell'attrezzatura


Nome della parte

Descrizione

Specificazione


Svolgitore

Il telaio di alimentazione è una struttura a ombrello a sbalzo. È costituito da una base, una testa di scarico e una struttura di allungamento.

1. Foro interno del rotolo di materiale: ø508±30mm

2. Diametro esterno del rotolo di materiale: ≤ø1800mm.


Macchina livellatrice elettrica

La macchina livellatrice è composta da un dispositivo di introduzione del materiale in fogli, un dispositivo di guida regolabile su entrambi i lati e un rullo livellatore. Adotta una struttura a sette rulli per il livellamento ed è dotata di motore.

1. Rullo di livellamento: 7 rulli, materiale: tornitura fine 40Gr, dopo tempra e rinvenimento, rettifica fine, cromatura dura

2. Larghezza effettiva: 0-320 mm


Fossa di stoccaggio (o rastrelliera di stoccaggio)

2 gruppi, stoccaggio bobine, tra il meccanismo di livellamento e il meccanismo di punzonatura, tra il meccanismo di punzonatura e la macchina formatrice, la fossa di stoccaggio è scavata secondo la progettazione del processo (o dotata di rack di stoccaggio), dotata di sistema di controllo automatico dello stoccaggio./



Servo alimentatore + punzone + stampo

1. Servoalimentatore: è composto da guida, rullo di guida, servomotore, meccanismo di trasmissione e sistema di controllo, in grado di alimentare il punzone in modo rapido e preciso.

2. Descrizione dello stampo di punzonatura: stampi combinati anteriori e posteriori, unità di selezione pneumatica, un singolo set di stampi può regolare la spaziatura

1. Modello alimentatore: NCF-300

2. Punch: fornisce potenza per colpire.

3. Specifiche del punzone: si consiglia il punzone JH 21-80, marca Yangli.

4. Stampo e processo: un set di matrici di punzonatura combinate, che soddisfano due tipi di punzonatura

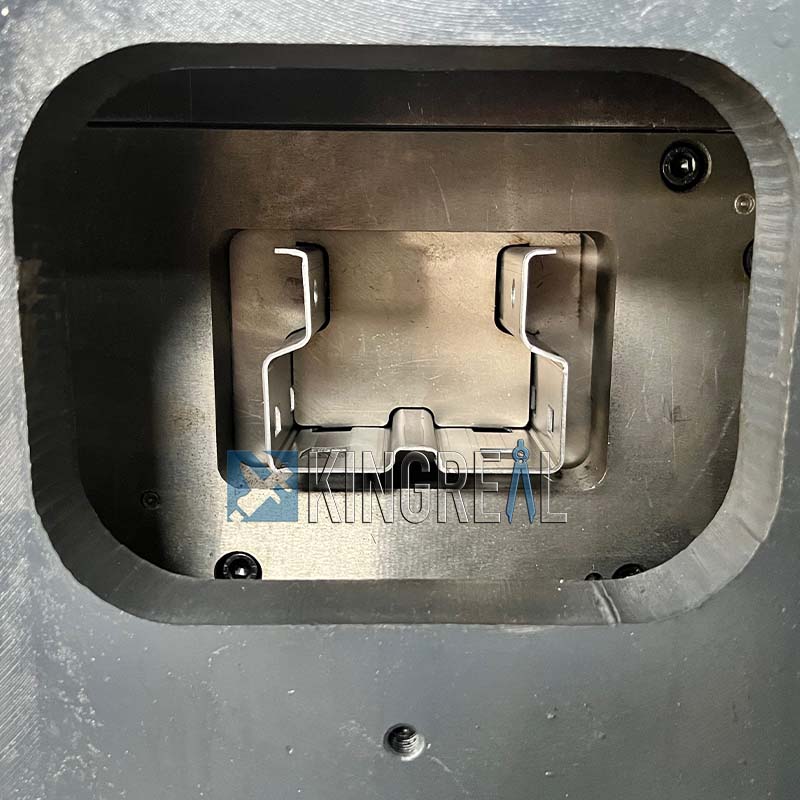

Macchina profilatrice a rulli

1. La macchina principale della macchina formatrice adotta la struttura ad arco, adotta la scatola di riduzione + la trasmissione della scatola di distribuzione degli ingranaggi ed è dotata di meccanismo di guida, meccanismo di rotolamento e altri componenti.

2. Telaio: saldatura integrale di profilati in acciaio standard nazionale (secondo la norma sui componenti navali)

3. Numero di archi: circa 16-17 set di rulli orizzontali, 4-6 set di rulli ausiliari laterali

Trattamento estetico: dopo la lucidatura, la sgrassatura e la raschiatura dello stucco sulla posizione di saldatura, viene spruzzato il primer e la mano di finitura viene spruzzata due volte con vernice poliuretanica di alta qualità. L'aspetto è curato e di grande bellezza.

1. Rullo di formatura: materiale forgiato in acciaio per cuscinetti GCr15, temprato complessivamente in forno a bagno di sale, durezza HRC58-62°, cromatura dura 0,05 mm sulla superficie.

2. Mandrino: materiale di alta qualità 40Cr, diametro ¢80mm, bonificato HB250-280; tornitura di precisione.

3. Modalità di trasmissione: motore + riduttore + scatola di distribuzione del cambio.

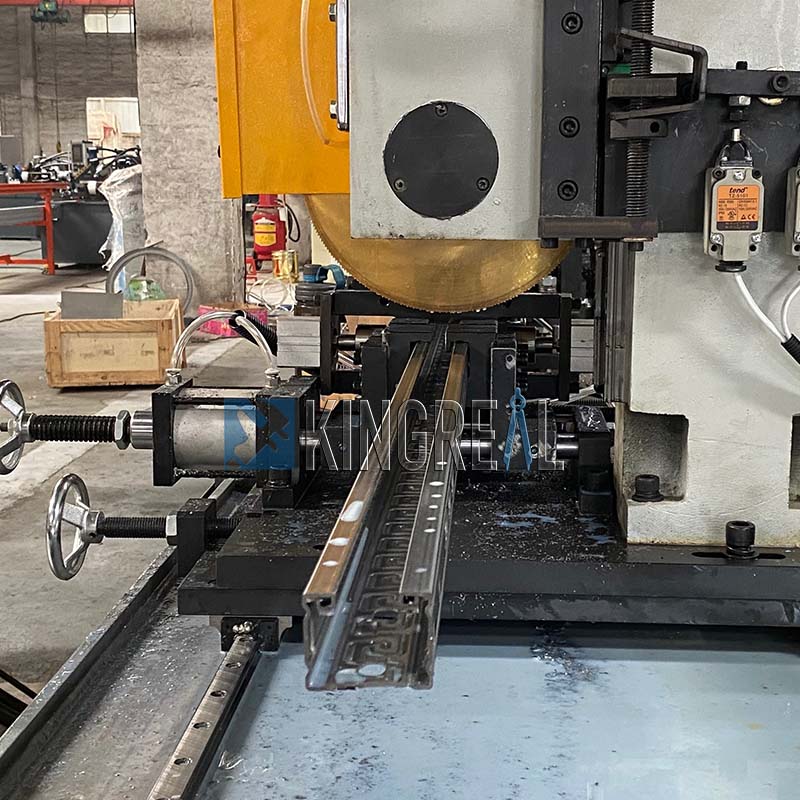

Cesoia idraulica a tracciamento

tracciamento meccanico, dimensionamento meccanico, punzonatura idraulica non-stop

1. Metodo di taglio: punzonatura con profilatura idraulica a tracciamento (punzonatura senza dislocazioni di scarto)

2. Metodo di tracciamento: tracciamento meccanico (tracciamento a compressione pneumatica)

Controllo elettronico, trasmissione, stazione idraulica

1.  Sistema di controllo elettrico: tre set di armadi di controllo elettrico e configurazione elettrica ausiliaria (tre set di srotolamento, punzonatura e laminazione, l'armadio elettromeccanico di laminazione è l'armadio di controllo elettrico principale, che adotta il tipo di pavimento indipendente)

L'elettricità è integrata e il quadro elettrico può essere azionato in modo indipendente


1. Sistema di azionamento del rullo: motore CA + riduttore serie K + scatola di distribuzione degli ingranaggi

2. Sistema idraulico: una serie di stazioni idrauliche e di impianti ausiliari forniscono energia per la punzonatura e il taglio dei prodotti finiti.


Caratteristiche della macchina per la produzione di montanti per mensole



Pressa punzonatrice ad alta capacità

La macchina per la produzione di montanti per rack KINGREAL ha adottato una pressa punzonatrice idraulica ad alta capacità da 125 tonnellate per garantire operazioni di stampaggio ad alta velocità e continue.

Supportare le operazioni di formatura a lungo termine
Il team tecnico di KINGREAL adotta il Cr12MoV come materiale per i rulli. Inoltre, i rulli sono realizzati tramite trattamento termico sotto vuoto, che può migliorare notevolmente la plasticità, la tenacità e la resistenza a fatica del materiale. Combinando i due processi, le proprietà meccaniche complessive risultano migliorate, a vantaggio delle operazioni di formatura a lungo termine.

Componenti di alta qualità
Le parti strutturali e i componenti standard sono conformi agli standard nazionali. I cuscinetti sono di noti marchi Havalo, mentre gli altri componenti standard sono di noti marchi nazionali ed esteri.
warehouse racking machine

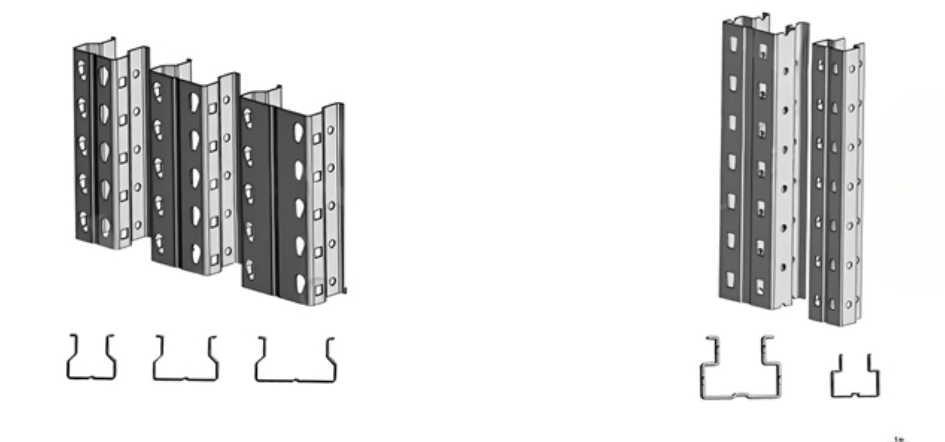

Tre tipi di macchine a colonna a scaffale


pallet storage racks machine
shelf column machine
warehouse racking machine


KINGREAL si impegna a fornire ai clienti scaffalature verticali di alta qualità per soddisfare le esigenze di diversi sistemi di scaffalatura. KINGREAL ha progettato tre tipologie di scaffalature a colonna per scaffalature leggere, medie e pesanti. Queste scaffalature per lo stoccaggio di pallet non solo offrono prestazioni eccellenti, ma possono anche essere personalizzate in base alle esigenze specifiche dei clienti.



Macchine per scaffalature leggere per supermercati:Utilizza processi di produzione efficienti per realizzare rapidamente colonne leggere e facili da installare, adatte all'uso domestico e ai piccoli ambienti commerciali.



● Macchine per scaffalature per supermercati per sistemi di scaffalature medie:Hanno una maggiore capacità di carico e sono adatti a supermercati e magazzini di medie dimensioni, garantendo stabilità e sicurezza nell'uso quotidiano.



● Macchine per scaffalature per supermercati per sistemi di scaffalature pesanti:È progettato per applicazioni industriali e di stoccaggio su larga scala e può gestire carichi più elevati per garantire lo stoccaggio sicuro delle merci.

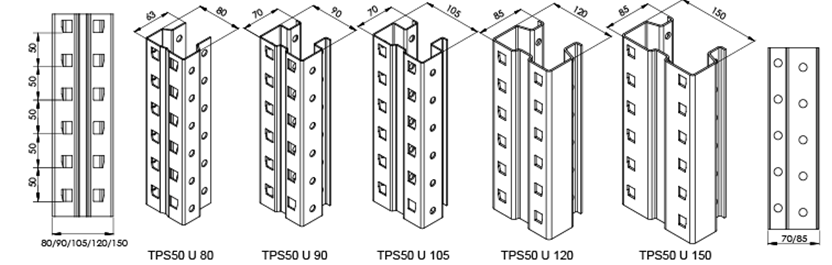

Quali sono le dimensioni della colonna del ripiano?


pallet storage racks machine
shelf column machine

La profilatrice a rulli per colonne a mensola può produrre profili per colonne a mensola di dimensioni 120×69, 100×69, 80×69 con spessori da 1,2 a 2,5 mm. Per cambiare modello, utilizzare il manicotto a sgancio rapido (il manicotto a sgancio rapido adotta la forma a fibbia divisa); è sufficiente installare il manicotto a sgancio rapido nella posizione corrispondente in base alla configurazione specifica, bloccare il dado e sostituire la matrice di taglio.


Altre caratteristiche della macchina profilatrice a rulli


Con anni di esperienza nel mercato delle macchine profilatrici, KINGREAL vanta numerosi casi di successo e un'esperienza di supporto tecnico localizzato:

1. Macchina profilatrice a rulli per rack di stoccaggio
2. Macchina per coperture metalliche
3. Macchina profilatrice a rulli con canale a U
4. Macchina profilatrice a rulli per perni e binari
5. Macchina profilatrice a rulli a T
6. Macchina per la formatura di canaline portacavi


Servizio di installazione


Per aiutare i nostri clienti a risolvere i problemi di installazione delle macchine, KINGREAL fornirà servizi di installazione sia online che in loco.


1. Guida all'installazione online

- Verranno inviate foto e video della macchina

- Verrà avviato un gruppo online per discutere insieme

- Si terranno videoconferenze regolari per mantenere la comunicazione e i contatti

warehouse racking machine


2. Installazione locale

KINGREAL organizzerà l'invio di tecnici all'estero per installare la macchina presso il cliente, garantendone il normale funzionamento, e fornirà tutta l'assistenza tecnica necessaria. I costi esatti saranno da concordare.
