Macchina per la produzione di canaline portacavi
La macchina per la produzione di canaline portacavi KINGREAL viene utilizzata per produrre canaline portacavi di diversi tipi e dimensioni e può fornire ai clienti un sistema completo di canaline portacavi.
- KINGREAL
- Cina
- 60 giorni
- 9999
- informazione
- Scarica
Video sulla macchina per la produzione di canaline portacavi
Macchina per la produzione di canaline portacavi KINGREAL
La macchina per la produzione di canaline portacavi KINGREAL è utilizzata per la produzione di canaline portacavi. Il sistema trasporta in sicurezza fili e cavi, prevenendo collisioni, surriscaldamenti e incendi. KINGREAL può fornire ai clienti diverse tipologie di soluzioni per la produzione di macchine per canaline portacavi, tra cui: Macchina per canali su guida DIN, Macchina per la copertura del vassoio portacavi, Macchina formatrice per canaline portacavi a fondo pieno, Macchina per canaline portacavi perforate, Macchina per canaline portacavi. In base alle diverse esigenze produttive dei clienti, come larghezza, spessore e altezza della bobina metallica, i componenti dei parametri della macchina per canaline portacavi verranno adattati per completare il progetto finale della macchina per la produzione di canaline portacavi. |  |
Processo di lavoro della macchina per canaline portacavi
Aspo svolgitore -- Macchina livellatrice -- Punzonatrice idraulica -- Macchina da taglio -- Macchina profilatrice -- Tavolo di sbozzatura
Parametri della macchina per la produzione di canaline portacavi
| Macchina per la produzione di canaline portacavi | |
| Elementi | Specifiche |
| Energia | – Trasmissione: 22kw – Motore – Pompa: 22kw |
| Peso della macchina | 14 – 26 tonnellate |
| Dimensione | L=14m;W=2.2m;H=1.8m |
| Velocità di formatura | 16 m/min |
| Stazioni a rulli | 22 – 26 |
| Sistema di trasmissione | Motore elettrico e cambio |
| Sistema di taglio e punzonatura | Cilindro idraulico |
| Sistema di controllo | PLC, HMI programmabile automaticamente |
| Cambiare dimensione | Per vite |
| Spessore del materiale | 1 – 2 millimetri |
| Larghezza massima del materiale | 830 millimetri |
| Resistenza allo snervamento del materiale | G450 – G550 Mpa |
Componenti principali della macchina per canaline portacavi
– Unità di alimentazione della pressa per canaline portacavi per macchina per canaline portacavi Il sistema di alimentazione della macchina per la produzione di canaline portacavi KINGREAL comprende svolgitore, raddrizzatore e alimentatore, e adotta un servocomando per garantire un'alimentazione accurata della macchina per canaline portacavi. Lo svolgitore è responsabile dello svolgimento della bobina di materiale grezzo, mentre il raddrizzatore assicura che il materiale rimanga dritto prima di entrare nel processo di formatura, eliminando la forma ondulata causata dalla bobina. L'applicazione del sistema di servocontrollo consente un controllo preciso della velocità e della posizione di alimentazione, migliorando significativamente l'efficienza produttiva e riducendo gli sprechi di materiale. Grazie a questo sistema, la macchina per la produzione di canaline portacavi può funzionare in modo continuo e stabile, garantendo che ogni canaletta portacavi soddisfi elevati standard qualitativi. |  |
– Unità di punzonatura per canaline portacavi per macchina per la produzione di canaline portacavi KINGREAL produrrà matrici di punzonatura in base ai disegni del cliente e consiglierà loro la macchina punzonatrice più adatta, garantendo che i clienti possano ottenere un effetto di punzonatura perfetto per canaline portacavi tramite la macchina per canaline portacavi KINGREAL. Il design dell'unità di punzonatura consente una punzonatura di alta qualità e precisione su canaline portacavi di diversi spessori e materiali, per soddisfare le diverse esigenze di canaline portacavi. Ottimizzando il design della matrice, la velocità e la precisione di punzonatura sono state notevolmente migliorate, con un conseguente notevole incremento dell'efficienza produttiva. |  |
– Unità di formatura a rulli per canaline portacavi per macchine per canaline portacavi La macchina per la produzione di canaline portacavi KINGREAL è in grado di regolare automaticamente larghezza e altezza per produrre canaline portacavi di diverse dimensioni. KINGREAL produce macchine per la produzione di canaline portacavi con un numero di stazioni e diametri di albero diversi, in base ai disegni del cliente. Questa flessibilità consente alla macchina per canaline portacavi di adattarsi a una varietà di esigenze di prodotto, migliorando così efficacemente la competitività sul mercato. |  |
– Unità di taglio per canaline portacavi per macchina per la produzione di canaline portacavi Il sistema di taglio della macchina per canaline portacavi KINGREAL adotta un taglio idraulico e la matrice di taglio è realizzata in acciaio SKD11, prodotto da macchine utensili CNC e trattato termicamente a 55-60 HRC. Questa selezione dei materiali e il processo di produzione garantiscono la durata e la stabilità dell'utensile di taglio, che può rimanere affilato durante la produzione a lungo termine e ridurre i costi di manutenzione. L'elevata efficienza del sistema di taglio idraulico consente alla macchina per la produzione di canaline portacavi di tagliare rapidamente, garantendo la precisione della lunghezza e la qualità di taglio della canalina portacavi, evitando sprechi di materiale causati da tagli impropri. Ottimizzando il processo di taglio, l'efficienza della macchina per la produzione di canaline portacavi è stata notevolmente migliorata. |  |
1. La macchina per la produzione di canaline portacavi adotta il taglio idraulico per tagliare con precisione in base alla lunghezza preimpostata dal cliente.
2. Il pannello di controllo intelligente consente agli operatori di azionare, monitorare e regolare i parametri della macchina per canaline portacavi.
3. La macchina per la produzione di canaline portacavi è in grado di praticare automaticamente fori con elevata precisione e consistenza.
4. La macchina per canaline portacavi adotta componenti ad alta resistenza e durata per garantire la stabilità della produzione e ridurre i costi di manutenzione.
5. La macchina per canaline portacavi può produrre canaline portacavi di diverse dimensioni regolando il gruppo rulli.
6. La macchina per canaline portacavi adotta una tecnologia avanzata di profilatura a rulli per produrre canaline portacavi precise e di alta qualità.
Diversi tipi di macchine per la produzione di canaline portacavi

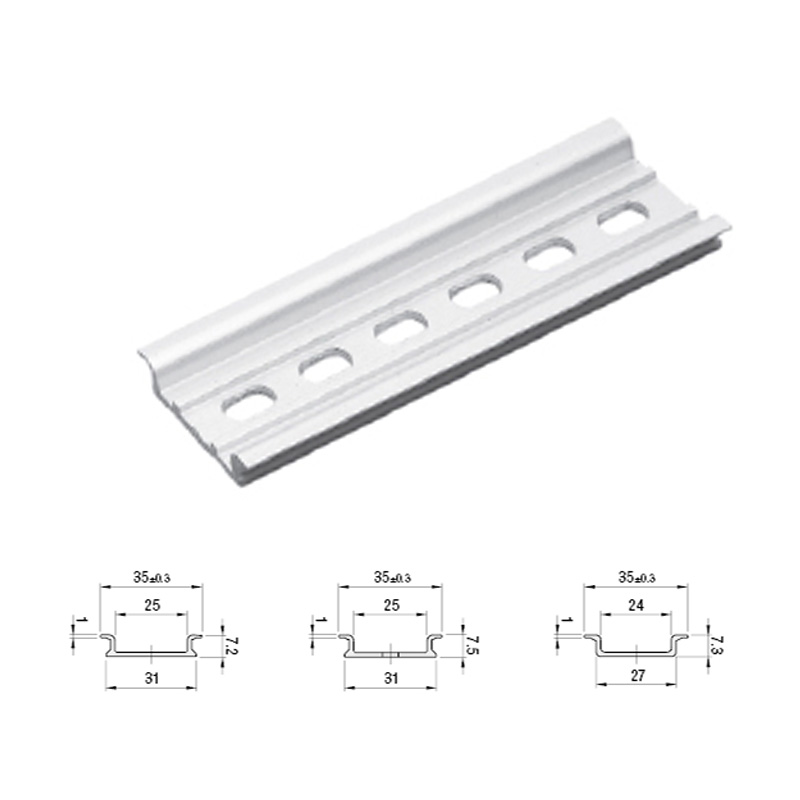

Macchina per canali su guida DIN ● Ampiamente utilizzato per installare interruttori automatici e apparecchiature di controllo industriale nei rack delle apparecchiature. La sua funzione principale è quella di fornire supporto meccanico critico nelle installazioni industriali, impedire lo spostamento o lo spostamento della guida e migliorare la stabilità complessiva. ●Dimensioni standard: 35 mm x 7,5 mm e 35 mm x 15 mm

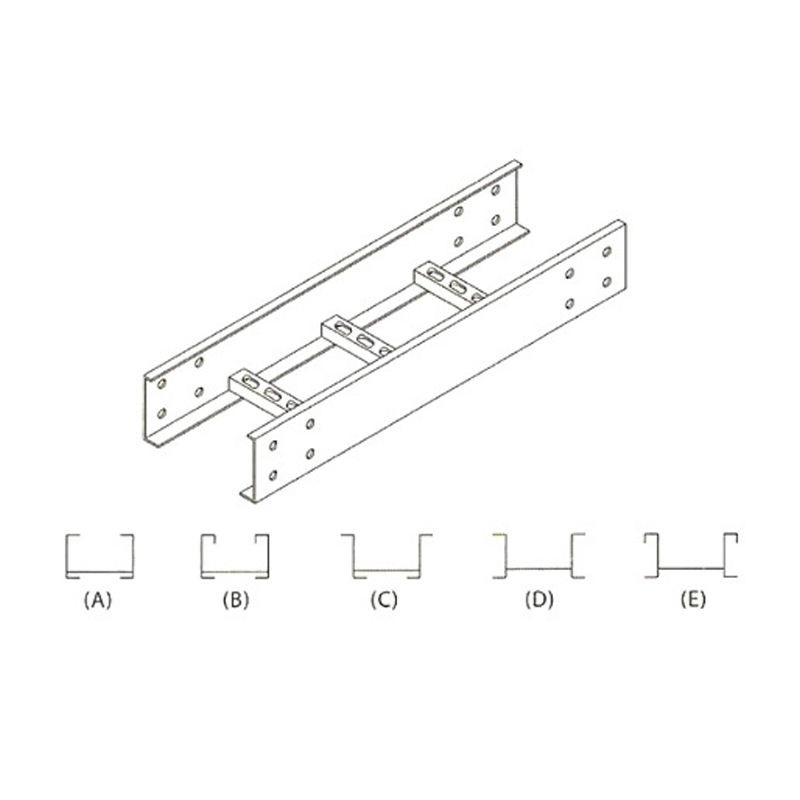

| ●Come una scala, con una traversa al centro per rinforzo, è leggera, economica, estremamente resistente e traspirante. ●Generalmente utilizzato per la posa di cavi di diametro maggiore e cavi di potenza elevata e bassa. ●Larghezza standard di 150, 200, 300, 450, 600, 750, 1000 mm. ●Profondità standard da 50 a 150 mm. ●Lunghezza standard di 2500 e 3000 mm.
|
Macchina per la copertura del vassoio portacavi ●Copertura dritta per canaline portacavi. Con una larghezza da 50 a 300 mm, è dotata di funzione di aggancio rapido. Queste coperture sono progettate con sistema di aggancio rapido e possono essere installate rapidamente senza clip di copertura. ●La funzione principale è quella di proteggere il cavo dall'ambiente esterno, impedire che polvere, sostanze corrosive, ecc. entrino nella canalina portacavi e impedire che le persone tocchino accidentalmente il cavo.

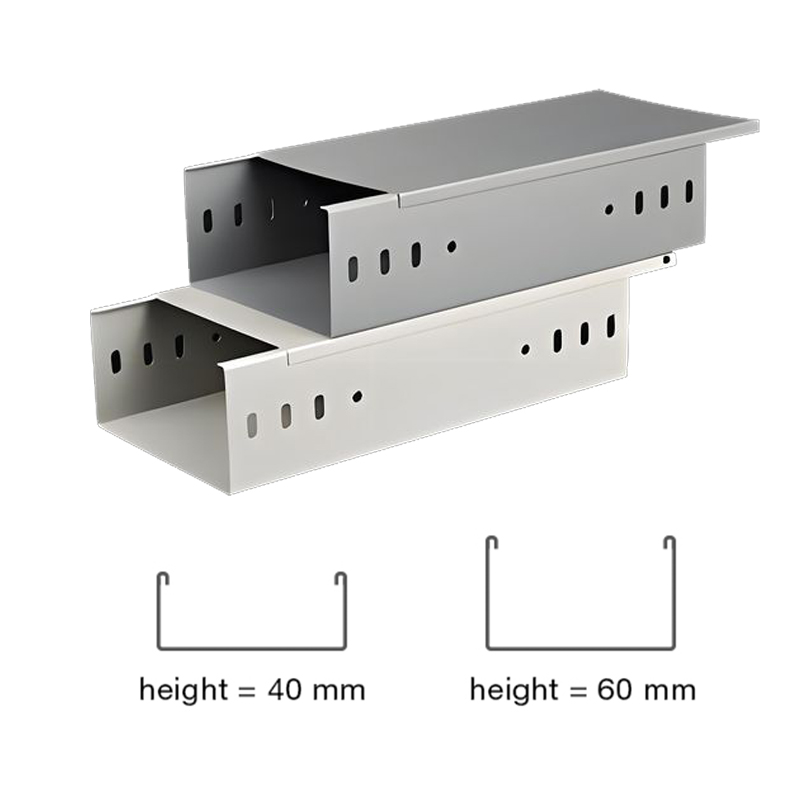

| Macchina per canaline portacavi a fondo pieno ●Si tratta di una canalina portacavi completamente chiusa. È particolarmente adatta per la posa di cavi per computer, cavi di comunicazione, cavi termonucleari e altri cavi di controllo di sistemi altamente sensibili. Può fornire protezione aerea e occultamento per varie installazioni di cavi. ●Applicare con campate corte e intermedie da 1500 mm a 3500 mm.
|

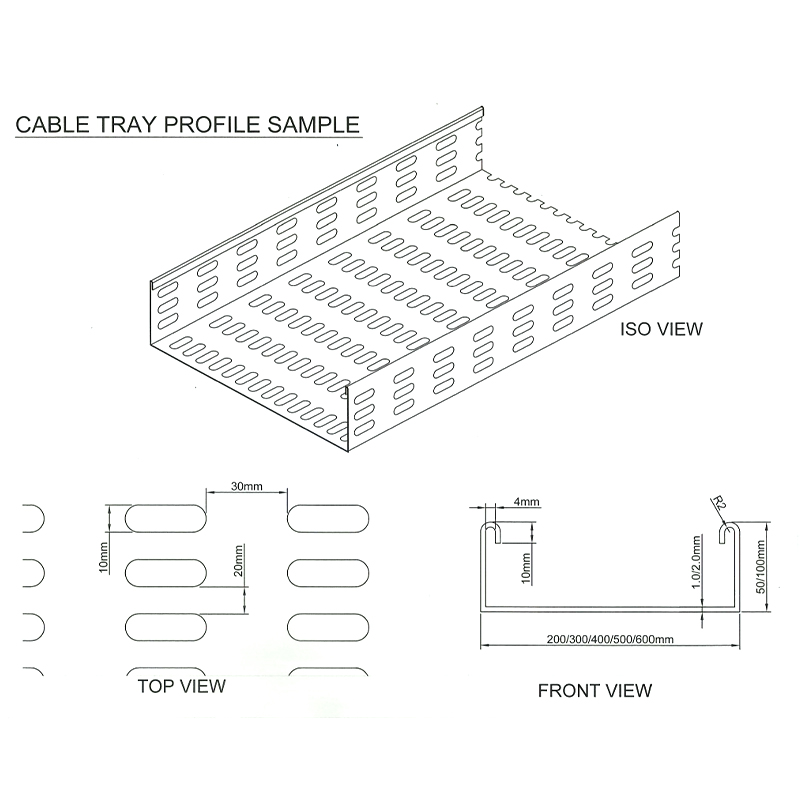

Macchina per canaline portacavi perforate ●Buone prestazioni di dissipazione del calore. ●Larghezza standard di 150, 250, 300, 450, 600, 750, 1000 mm. ●Profondità standard da 50 a 150 mm. ●Lunghezza standard di 2500 mm e 3000 mm.
| Macchina per canaline portacavi ●Garantisce una ventilazione moderata e aumenta la frequenza del supporto del cavo. ●Larghezze standard di 6, 12, 18, 24, 30, 36 pollici. ●Profondità standard di 3, 4, 5 e 6 pollici. ●Lunghezze standard di 10, 12, 20 e 24 piedi.
|
Disegno sul sistema di canaline portacavi
Applicazione della macchina per canaline portacavi
I prodotti finiti realizzati dalla macchina per canaline portacavi presentano le seguenti caratteristiche: elevate prestazioni di supporto, buone prestazioni di dissipazione del calore, facile installazione e ampia gamma di applicazioni. Le canaline portacavi di vario tipo e dimensione prodotte dalla macchina per canaline portacavi sono utilizzate principalmente per supportare e proteggere i cavi e sono ampiamente utilizzate in vari settori, come edifici, fabbriche e strutture pubbliche. Esempi specifici includono le condutture di cablaggio interrate nelle officine delle locomotive, i sistemi di cablaggio nelle sale computer dei centri di informazione sui trasporti ferroviari, ecc. |  |
